Сводная таблица ключевых и дополнительных характеристик карьерных ячеек 6–10 кВ: исполнений, коммутационных аппаратов, защит, кабельных присоединений и вспомогательных систем для питания экскаваторов и буровых станков.

0 кВ

Номинальное напряжение

0 А

Номинальный ток ячейки

0 кА

Ток отключения

IP0

Защита оболочки

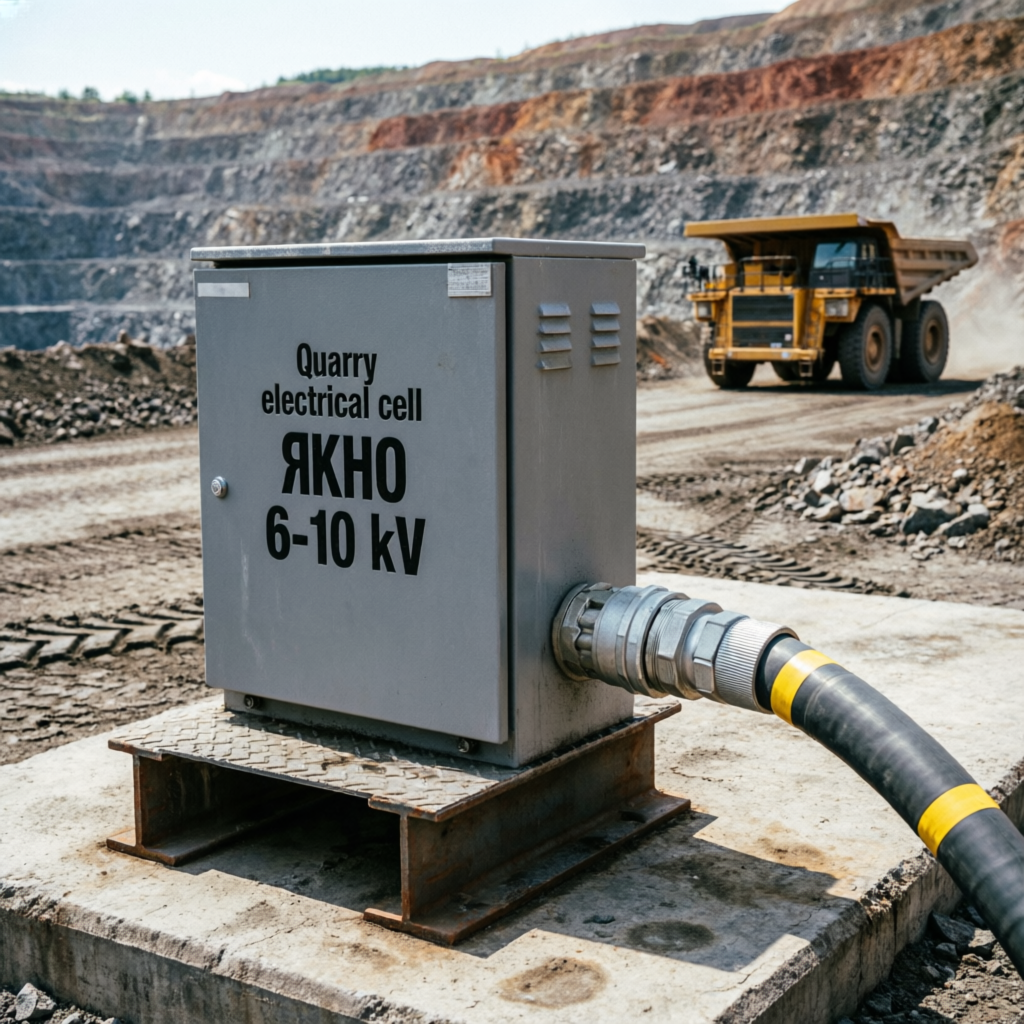

ЯКНО 6–10 кВ · уступ карьера

Технический справочник

Группы и характеристики ЯКНО

Пять групп оборудования карьерных ячеек наружной установки: от исполнений до вспомогательных систем. Выберите группу для быстрого перехода.

Группа оборудования	Вид оборудования	Ключевые характеристики	Дополнительные характеристики
01Ячейки и исполнения ЯКНО
Ячейки и исполнения ЯКНО	ЯКНО с вакуумным выключателем (базовое)ЯКНО-10	Номинальное напряжение, кВ (6; 10) Номинальный ток, А (200; 400) Ток отключения выключателя, кА (20) Ток термической стойкости, кА/3с Степень защиты оболочки (IP54)	Климатическое исполнение УХЛ1, −45…+40 °C Установка на полозьях (салазках) для перемещения Габариты и масса, мм / кг Запираемая дверь с блокировкой
	ЯКНО с выключателем нагрузкиВНА	Номинальное напряжение, кВ (6; 10) Номинальный ток, А (400; 630) Коммутация рабочих токов выключателем нагрузки Предохранители ПКТ в цепи отходящей линии	Ручной привод выключателя нагрузки Упрощённая схема для вспомогательных нужд Меньшие габариты и стоимость
	ЯКНО с вводным разъединителемВидимый разрыв	Разъединитель на вводе — видимый разрыв Номинальный ток разъединителя, А Заземляющие ножи на вводной стороне	Безопасность работ на отходящем кабеле Блокировка разъединителя с выключателем Блокировка двери с заземляющими ножами
02Коммутационные аппараты
Коммутационные аппараты	Вакуумный выключательВВ	Номинальное напряжение, кВ (6; 10) Номинальный ток, А (630) Ток отключения, кА (20) Привод (пружинно-моторный, электромагнитный) Механический ресурс коммутаций	Стационарная установка в ячейке Местное и дистанционное управление Подогрев привода (опция)
	Вводной разъединительРВЗ / РЛНД	Номинальное напряжение, кВ (10) Номинальный ток, А (400; 630) Ток термической стойкости, кА/1с Заземляющие ножи на вводной стороне	Ручной привод с блокировкой Видимый разрыв для безопасных работ Межполюсное расстояние наружной установки
	Заземляющие ножи отходящей линииЗН	Номинальное напряжение, кВ Ток термической стойкости, кА/1с Установка на отходящем кабельном присоединении	Блокировка с выключателем и дверью Возможность запирания на навесной замок
03Релейная защита и автоматика
Релейная защита и автоматика	Микропроцессорный терминал защитыБМРЗ	Функции: МТЗ, токовая отсечка, ЗОФ (защита от однофазных замыканий) Защита от перенапряжений и обрыва фазы Входы тока / напряжения, дискретные входы Напряжение питания, В (DC / AC)	Журнал событий и осциллографирование Связь с диспетчерской (Modbus, RS-485) Работа в сетях с изолированной нейтралью
Релейная защита и автоматика	Дистанционное отключение и сигнализацияДУ / ТС	Кнопка аварийного отключения с фасада ячейки Цепь дистанционного отключения от экскаватора Сигнализация положения выключателя и защит	Передача аварий в диспетчерский пункт Индикаторы наличия напряжения (УВН) Счётчик срабатываний защит
04Кабельные присоединения и заземление
Кабельные присоединения и заземление	Кабельные муфты и разъёмыКГЭ / КВБ	Гибкие экранированные кабели (КГЭ и аналогичные) Быстроразъёмные кабельные муфты (соединители) Сечение кабеля, мм² (35–150) Номинальное напряжение, кВ (6; 10)	Заземление экранов и броневых оплёток Защита муфт от механических повреждений Осмотр муфт перед каждой передвижкой
Кабельные присоединения и заземление	Заземление и уравнивание потенциаловЗУ	Присоединение к заземляющей сети карьера Заземление корпуса ячейки и полозьев Сечение заземляющих проводников (по термостойкости)	Переносное заземление при передвижке ячейки Измерение сопротивления ЗУ по графику Маркировка точек присоединения
05Вспомогательные системы
Вспомогательные системы	Подогрев, освещение, вентиляцияСН	Антиконденсатный подогрев, Вт Освещение ячейки и ремонтное освещение Вентиляционные жалюзи с фильтрами	Терморегулирование подогрева Розетка 220 В для обслуживания Датчики влажности
Вспомогательные системы	Блокировки и предупреждающие знакиБлокировки	Блокировка двери при включённом выключателе Блокировка заземляющих ножей с выключателем Предупреждающие плакаты и знаки	Запирание двери на замок Ограждение зоны установки ячейки

ФНП по открытым горным работамПУЭ, 7-е изд.ПТЭЭПГОСТ 12.2.007.4ГОСТ 15150 (УХЛ1)СТО горнодобывающих компаний

Вопрос-ответ

Ячейки карьерные наружной установки ЯКНО

+Что такое ЯКНО и где она применяется?

ЯКНО — ячейка карьерная наружной установки: передвижной распределительный пункт 6–10 кВ для питания потребителей открытых горных работ.

Экскаваторы и драглайны с высоковольтным приводом
Буровые станки и насосные установки
Передвижные осветительные мачты карьера
Временные схемы электроснабжения уступов

+Чем ЯКНО отличается от КРУН и КСО?

Передвижность: ЯКНО монтируется на полозьях (салазках) и перемещается вслед за фронтом работ; КРУН и КСО — стационарные.
Кабельные разъёмы: в ЯКНО применяются быстроразъёмные муфты для гибких кабелей — частые переключения без разделки.
Условия: пыль, вибрация, ударные нагрузки, работа на уступах — усиленная механика и оболочки IP54.
Защиты: обязательная ЗОФ и дистанционное отключение от экскаватора.

+Какие защиты обязательны в ЯКНО?

МТЗ — максимальная токовая защита с выдержкой времени
Токовая отсечка — без выдержки, от междуфазных КЗ
ЗОФ — защита от однофазных замыканий на землю (сети с изолированной нейтралью)
Защита от перенапряжений и несимметрии
Дистанционное отключение — цепь аварийного останова от экскаватора

Уставки защит согласуются с вышестоящей защитой фидера карьерной подстанции.

+Как выполняется перемещение ЯКНО по карьеру?

Отключить выключатель и вводной разъединитель, включить заземляющие ножи.
Отсоединить гибкие кабели через быстроразъёмные муфты, снять переносные заземления.
Переместить ячейку на полозьях (трактором / автокраном) на новую площадку.
Установить на выровненное основание, присоединить к контуру заземления карьера.
Подсоединить кабели, проверить блокировки и защиты, включить по наряду.

+Какие требования к гибким кабелям и муфтам?

Гибкие экранированные кабели на напряжение 6–10 кВ (типа КГЭ и аналогичные)
Быстроразъёмные муфты — только в отключённом состоянии, с блокировкой
Заземление экранов и заземляющей жилы — обязательное
Осмотр кабелей и муфт перед каждой передвижкой и по графику
Защита от наезда транспорта и механических повреждений

+Как организуется заземление ЯКНО в условиях карьера?

Корпус и полозья ячейки присоединяются к заземляющей сети карьера гибким медным проводником
Заземляющая жила гибкого кабеля экскаватора соединяется с контуром ячейки
Сопротивление ЗУ — не более нормируемого по ПУЭ и ФНП
При передвижке ячейка сначала отключается и заземляется, затем перемещается
Контроль непрерывности заземляющих цепей — периодически и после каждой передвижки

+Какова периодичность осмотров и обслуживания ЯКНО?

Внешний осмотр — перед каждой передвижкой и по графику (в карьере — чаще, чем для стационарных РУ)
Проверка блокировок, замков, пломб и знаков — ежемесячно
Измерение сопротивления изоляции — не реже 1 раза в год и после длительных простоев
Прогрузка защит и испытание выключателя — по регламенту ПТЭЭП
Осмотр гибких кабелей и муфт — ежесменно персоналом потребителя

Все работы — по наряду или распоряжению, с проверкой отсутствия напряжения и установкой заземлений.
