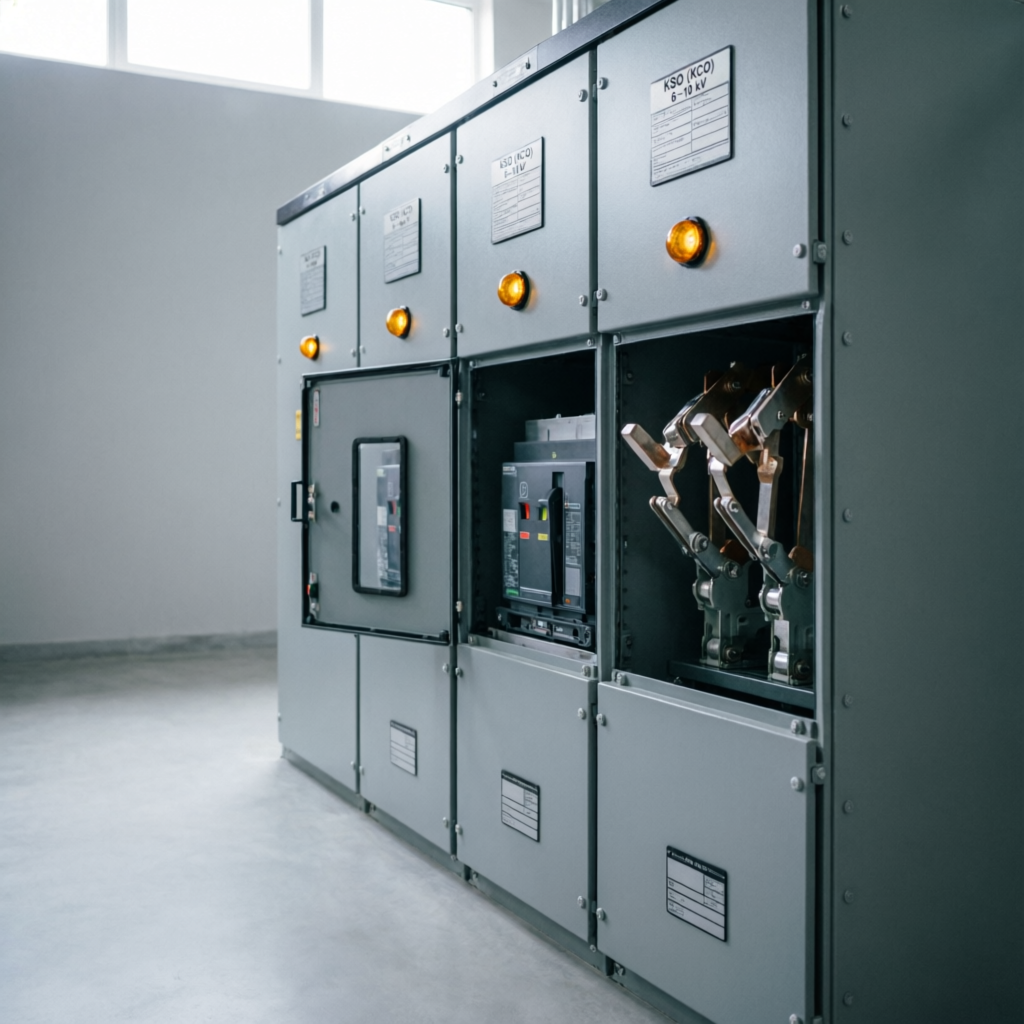

Камеры сборные одностороннего обслуживания КСО
Сводная таблица ключевых и дополнительных характеристик камер КСО 6–10 кВ, их серий, коммутационных аппаратов, средств измерения, защиты и вспомогательных систем.
0 кВ
Номинальное напряжение
0 А
Ток главных цепей
0 кА
Ток отключения
IP0
Степень защиты оболочки
КСО 6–10 кВ · линейка камер
Технический справочник
Группы и характеристики КСО
Пять групп оборудования камер сборных одностороннего обслуживания: от серий камер до вспомогательных систем. Выберите группу для быстрого перехода.
| Группа оборудования | Вид оборудования | Ключевые характеристики | Дополнительные характеристики |
|---|---|---|---|
| 01Камеры и серии КСО | |||
| Камеры и серии КСО | Камера серии КСО-2хх (с выключателем)КСО-2хх |
|
|
| Камера серии КСО-3хх (с выключателем нагрузки)КСО-3хх |
|
|
|
| Камера с трансформатором напряженияКСО-ТН |
|
|
|
| 02Коммутационные аппараты | |||
| Коммутационные аппараты | Вакуумный выключатель стационарныйВВ |
|
|
| Выключатель нагрузкиВНА |
|
|
|
| Разъединитель внутренней установкиРВЗ / РВФЗ |
|
|
|
| 03Измерение и защита | |||
| Измерение и защита | Трансформатор токаТЛК / ТПЛ |
|
|
| Трансформатор напряженияНАМИ / ЗНОЛ |
|
|
|
| Высоковольтный предохранительПКТ |
|
|
|
| Терминал РЗА / реле защитыБМРЗ / РТ |
|
|
|
| 04Шины и присоединения | |||
| Шины и присоединения | Сборные шиныШины |
|
|
| Кабельное присоединениеКВБ |
|
|
|
| 05Вспомогательное оборудование | |||
| Вспомогательное оборудование | Сигнализация и контрольУВН / АПС |
|
|
| Освещение и блокировкиОсвещение |
|
|
|
ГОСТ 14693-90ГОСТ 12.2.007.4ГОСТ 15150 (У3)ПУЭ, 7-е изд.ПТЭЭПТИПовые схемы ТП 6–10 кВ
Вопрос-ответ
Камеры сборные одностороннего обслуживания КСО
КСО — камера сборная одностороннего обслуживания: ячейка 6–10 кВ для внутренней установки, в которой всё оборудование обслуживается с фасада. Применяется в распределительных устройствах трансформаторных подстанций и РП:
- Городские и сельские ТП 6–10/0,4 кВ
- Распределительные пункты с небольшим числом ячеек
- Промышленные объекты с простыми схемами
- Реконструкция РУ с ограниченным бюджетом
- КСО-2хх — камеры с полноценным выключателем (вакуумным или маломасляным) и релейной защитой: токи до 1000 А, отключение до 20 кА.
- КСО-3хх — камеры с выключателем нагрузки (ВНА) и предохранителями ПКТ: токи 400–630 А, упрощённая защита, меньшие габариты и стоимость.
- КСО-2хх — для вводов и линий с частыми коммутациями; КСО-3хх — для трансформаторных и кабельных присоединений малой мощности.
- КСО — оборудование установлено стационарно, обслуживание с одной стороны; проще и дешевле.
- КРУ — выкатные элементы, межотсечные перегородки, развитые блокировки; выше безопасность и ремонтопригодность.
- Замена выключателя в КРУ — выкаткой без снятия напряжения с шин; в КСО — с отключением и заземлением.
- КСО выбирают при простых схемах и редких коммутациях, КРУ — для ответственных объектов с частыми переключениями.
- Вакуумный выключатель — отключает токи КЗ, управляется защитами, допускает частые коммутации; дороже.
- Выключатель нагрузки (ВНА) — коммутирует только рабочие токи; отключение КЗ выполняет предохранитель ПКТ.
- Связка «ВНА + ПКТ» — экономичное и надёжное решение для трансформаторов до 1000 кВА.
- Для вводов, секционных и линий с большой нагрузкой — только выключатель с РЗА.
- Запрет открытия двери при включённом выключателе / разъединителе
- Запрет включения выключателя при открытой двери
- Блокировка заземляющих ножей при включённом рабочем аппарате
- Блокировка выключателя нагрузки при открытых дверях
- Механические и электромагнитные блокировки по схеме РУ
Исправность блокировок проверяется при приёмке и при каждом техническом обслуживании — это обязательное требование ПТЭЭП.
- Определить расчётный ток присоединения — по нему выбрать номинальный ток камеры (630 / 1000 А).
- Рассчитать токи КЗ в точке установки (I″, iуд, I∞).
- Ток отключения выключателя ≥ расчётного тока КЗ.
- Ток термической стойкости ≥ I∞ с учётом времени отключения; электродинамическая стойкость ≥ iуд.
- Для схем «ВНА + ПКТ» проверить отключающую способность предохранителя и селективность с вышестоящей защитой.
- Осмотры без вскрытия — по графику, не реже 1 раза в месяц
- Измерение сопротивления изоляции — не реже 1 раза в 3 года
- Проверка блокировок, смазка приводов, подтяжка контактов
- Тепловизионный контроль шинных и кабельных соединений
- Прогрузка защит и испытание выключателей по регламенту
- Содержание помещения РУ: отопление, вентиляция, отсутствие пыли и влаги
Все работы — по наряду или распоряжению, с проверкой отсутствия напряжения и установкой заземлений.
