ВРУ-8504 3ВА8-25-0-31 УХЛ4Цена: от 55000 руб.
ЗаказатьНизковольтное оборудование 0,4 кВ
ВРУ-8504 3ВА8-25-0-31 УХЛ4Цена: ВРУ-8504 3ВА9-25-1-31 УХЛ4Цена: от 55000 руб.
Заказать
АВР 630А на вакуумных контакторах УХЛ4Цена: от 429462 руб.
Заказать ВРУ-8504 3ВП5-63-0-31 УХЛ4Цена: от 55000 руб.
Заказать
Установка компенсации УКРМ 0,4-800 Конденсаторная установкаЦена: от 100000 руб.
Заказать
АВР для генератора (ДГУ) 60-90 кВт (200А) с автозапуском УХЛ4Цена: от 74102 руб.
Заказать
Конденсаторная установка УКРМ 650-50Цена: от 100000 руб.
Заказать
Щит АВР-630-33-1120 УХЛ4Цена: от 150000 руб.
Заказать ВРУ-8504 3ВП7-40-0-31 УХЛ4Цена: от 55000 руб.
Заказать
Конденсаторная установка УКРМ 58 кВАр 0,4 500 25Цена: от 100000 руб.
Заказать
Шкаф УАВР-ЯУ8351-12А2 УХЛ4Цена: от 45000 руб.
Заказать ВРУ-8504 3ВР3-25-0-31 УХЛ4Цена: от 55000 руб.
Заказать0,4
Сеть в норме · 50 Гц
Характеристики низковольтного оборудования 0,4 кВ
Сводная таблица ключевых и дополнительных характеристик коммутационных аппаратов, распределительных устройств, средств измерения и защиты для сетей 380/220 В.
0 А
Ток сборных шин ГРЩ
0 кА
Отключающая способность Icu
0 мА
Порог срабатывания УЗО
0 Гц
Номинальная частота сети

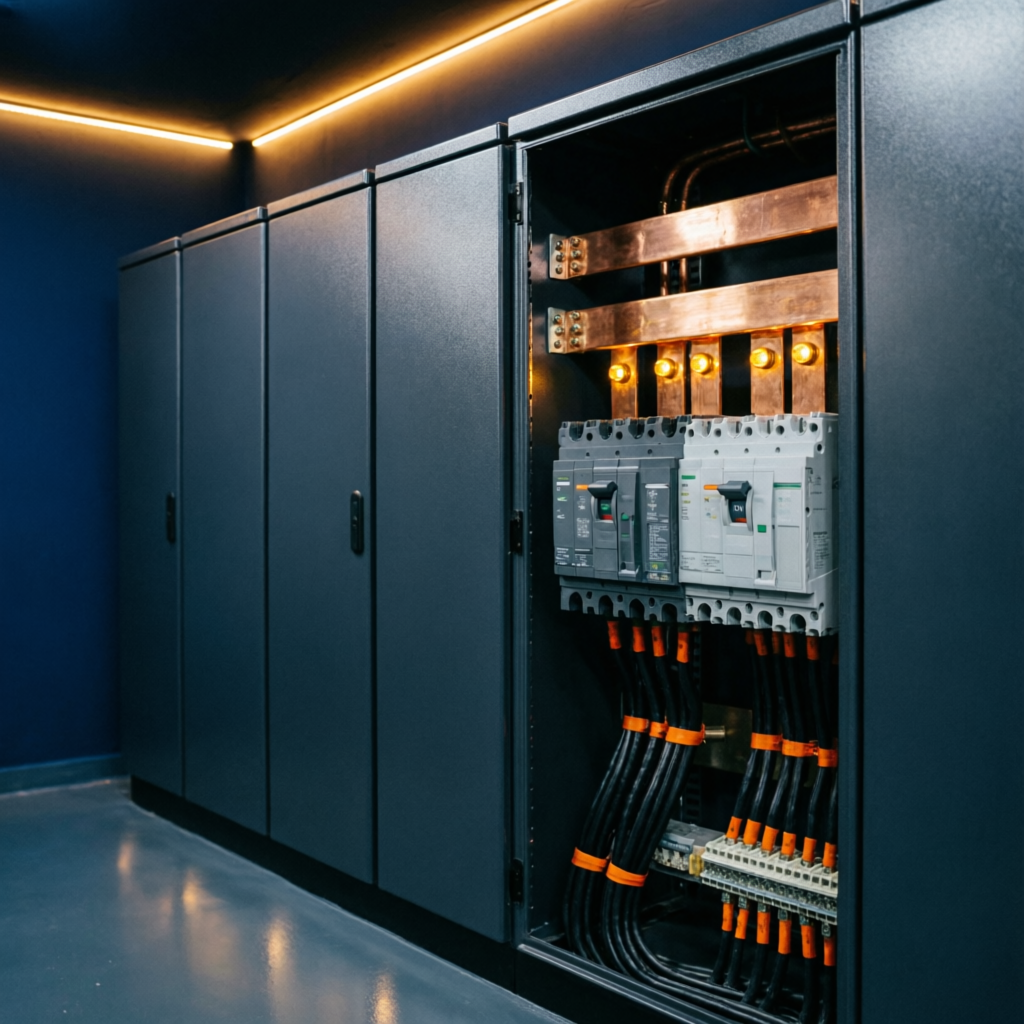

ГРЩ 0,4 кВ · секция вводная
Технический справочник
Группы и характеристики оборудования
Семь групп оборудования сетей 0,4 кВ: от вводных аппаратов до средств автоматизации. Выберите группу для быстрого перехода.
| Группа оборудования | Вид оборудования | Ключевые характеристики | Дополнительные характеристики |
|---|---|---|---|
| 01Коммутационные аппараты | |||
| Коммутационные аппараты | Воздушный выключательАСВ / ACB |
|
|
| Выключатель в литом корпусеMCCB |
|
|
|
| Модульный автоматический выключательMCB |
|
|
|
| Контактор / магнитный пускательКМ / ПМЛ |
|
|
|
| 02Распределительные устройства | |||
| Распределительные устройства | Панель ГРЩ / НКУГРЩ / ЩО |
|
|
| Установка компенсации реактивной мощностиУКРМ |
|
|
|
| 03Измерительные приборы | |||
| Измерительные приборы | Трансформатор тока 0,66 кВТТ-0,66 |
|
|
| Счётчик электроэнергииСЭ / МИР |
|
|
|
| 04Защита от поражений и перенапряжений | |||
| Защита от поражений и перенапряжений | Устройство защитного отключенияУЗО / ВДТ |
|
|
| Ограничитель перенапряженийУЗИП T1–T3 |
|
|
|
| 05Предохранители | |||
| Предохранители | Низковольтный предохранительПН2 / NH |
|
|
| 06Электропривод и управление | |||
| Электропривод и управление | Устройство плавного пускаУПП |
|
|
| Преобразователь частотыПЧ / VFD |
|
|
|
| 07Автоматика и мониторинг | |||
| Автоматика и мониторинг | Автоматический ввод резерваАВР |
|
|
| Терминал защиты двигателяТРП / МЗД |
|
|
|
| Многофункциональный измеритель сетиМФИ / PM |
|
|
|
ГОСТ Р 50030.1ГОСТ IEC 61439-1ГОСТ IEC 60898-1ГОСТ IEC 61008-1ПУЭ, 7-е изд.ПТЭЭПГОСТ 30804.3.2 (ЭМС)
Вопрос-ответ
Низковольтное оборудование 0,4 кВ
К низковольтному оборудованию сетей 0,4 кВ (380/220 В) относятся:
- Автоматические выключатели: воздушные (АСВ), в литом корпусе (MCCB), модульные
- Контакторы и магнитные пускатели
- Панели ГРЩ, НКУ, ЩО, ЩУ, щиты АВР
- УЗО и дифференциальные автоматы
- Трансформаторы тока 0,66 кВ и счётчики электроэнергии
- Установки компенсации реактивной мощности (УКРМ)
- Предохранители и ограничители перенапряжений (УЗИП)
- Устройства плавного пуска и преобразователи частоты
- Шинопроводы и кабельная арматура
Подбор выполняется по следующим шагам:
- Номинальный ток — не менее расчётного тока нагрузки и не более допустимого тока кабеля.
- Отключающая способность Icu — не менее ожидаемого тока КЗ в точке установки: 4,5–6 кА для квартир и малых объектов, 10 кА и выше для коммерческих зданий, 25–150 кА для вводных аппаратов ГРЩ.
- Характеристика срабатывания — B для освещения и длинных линий, C для розеточных групп и смешанной нагрузки, D для двигателей и трансформаторов.
- Селективность — вышестоящий аппарат должен отключаться позже нижестоящего (проверка карт селективности).
- Число полюсов и климатика — по схеме заземления сети и условиям эксплуатации.
УЗО реагирует только на дифференциальный (утечный) ток и защищает человека от поражения электротоком, а изоляцию — от возгорания. Оно не защищает от перегрузки и короткого замыкания, поэтому устанавливается последовательно с автоматическим выключателем.
Дифавтомат — это УЗО и автоматический выключатель в одном корпусе: защищает и от утечек, и от сверхтоков, экономя место на DIN-рейке.
Рекомендации по уставкам:
- 10 мА — ванные, детские комнаты
- 30 мА — розеточные группы
- 100–300 мА — противопожарное (селективное S) на вводе
УЗИП применяются каскадно, по зонам молниезащиты:
- Класс I (T1) — испытание импульсом 10/350 мкс, отвод тока молнии. Устанавливается во вводном ГРЩ здания на границе зон 0→1.
- Класс II (T2) — импульс 8/20 мкс, защита от коммутационных перенапряжений. Устанавливается в этажных и распределительных щитах.
- Класс III (T3) — тонкая защита чувствительной электроники, непосредственно у потребителя.
Ступени должны быть согласованы по энергии (расстояние по кабелю ≥ 10 м или разделительные дроссели), перед УЗИП класса I обязателен резервный предохранитель.
Воздушные (АСВ) применяются на вводах ГРЩ при токах 630–6300 А: выкатное исполнение, электронные расцепители с широкими регулировками, высокий ток кратковременной стойкости Icw и полная селективность, ремонтопригодность.
В литом корпусе (MCCB) — компактное и экономичное решение на токи 16–1600 А для распределительных щитов и отходящих линий; обслуживание сводится к замене аппарата.
Критерии выбора: номинальный ток, требуемая селективность, необходимость телеметрии и выкатного исполнения, бюджет проекта.
- Определить фактический cos φ и активную мощность P по счётчику или анализатору сети.
- Рассчитать требуемую мощность: Q = P × (tg φ₁ − tg φ₂), где φ₂ — целевой cos φ (обычно 0,96–0,98).
- Заложить запас 10–20 % по мощности.
- Выбрать шаг регулирования не ниже минимальной нагрузки, чтобы избежать перекомпенсации.
- При наличии гармоник (частотные преобразователи, ИБП) применять дросселированные УКРМ (5,67–7 %).
- Измерение сопротивления изоляции мегаомметром 1000 В (норма ≥ 0,5 МОм)
- Проверка цепи «фаза-нуль» и измерение токов однофазных КЗ
- Проверка непрерывности защитных (PE) проводников
- Испытание УЗО: замер отключающего дифтока и времени срабатывания
- Прогрузка автоматических выключателей (тепловой и электромагнитный расцепители)
- Проверка затяжки контактных соединений и тепловизионный контроль
Периодичность — по ПТЭЭП: как правило, не реже 1 раза в 3 года; проверка УЗО кнопкой «Тест» — ежемесячно.
Для коммерческого учёта применяются классы 0,2S / 0,5S, для технического учёта — 0,5 / 1,0, для защит — 5P10 / 10P.
- Первичный ток ТТ — не менее рабочего тока линии, но без избыточного запаса (иначе ухудшится точность на малых нагрузках).
- Мощность вторичной нагрузки должна покрывать счётчик, клеммы и соединительные проводники.
- Вторичные обмотки ТТ запрещается оставлять разомкнутыми — только под нагрузкой или закороченными.
