Система оперативного постоянного тока СОПТ
Система оперативного постоянного тока (СОПТ) представляет собой комплексное решение, предназначенное для бесперебойного питания цепей управления, автоматики, телемеханики, сигнализации и, что самое важное, устройств релейной защиты на объектах электроэнергетики. Это «нервная система» любой подстанции или электростанции, которая должна функционировать в любых условиях, включая полное пропадание основного напряжения.
Шкафы оперативного тока ШОТ
Компактные и надежные шкафы для распределения оперативного переменного и постоянного тока. Обеспечивают питание систем управления, защиты и сигнализации электроустановок.
Перейти в категориюЩиты постоянного тока ЩПТ
Специализированные щиты для распределения постоянного оперативного тока. Обеспечивают бесперебойное питание ответственных систем защиты и автоматики подстанций.
Перейти в категориюШкафы распределения оперативного тока ШРОТ
Универсальные шкафы для распределения и контроля оперативного тока. Оснащены системами мониторинга параметров и защитными устройствами.
Перейти в категориюЗарядно-выпрямительные устройства ЗВУ
Современные зарядно-выпрямительные устройства для питания систем оперативного тока и подзаряда аккумуляторных батарей. Обеспечивают стабильное напряжение в широком диапазоне нагрузок.
Перейти в категорию
Для чего используется СОПТ?
-
Питание устройств РЗА (Релейной Защиты и Автоматики): Обеспечение срабатывания защит при коротких замыканиях в сети.
-
Электроснабжение систем телемеханики (АСУ ТП, SCADA): Поддержание связи и диспетчерского управления.
-
Работа аварийного освещения и сигнализации.
-
Питание приводов высоковольтных выключателей.
-
Обеспечение работы систем противопожарной безопасности.

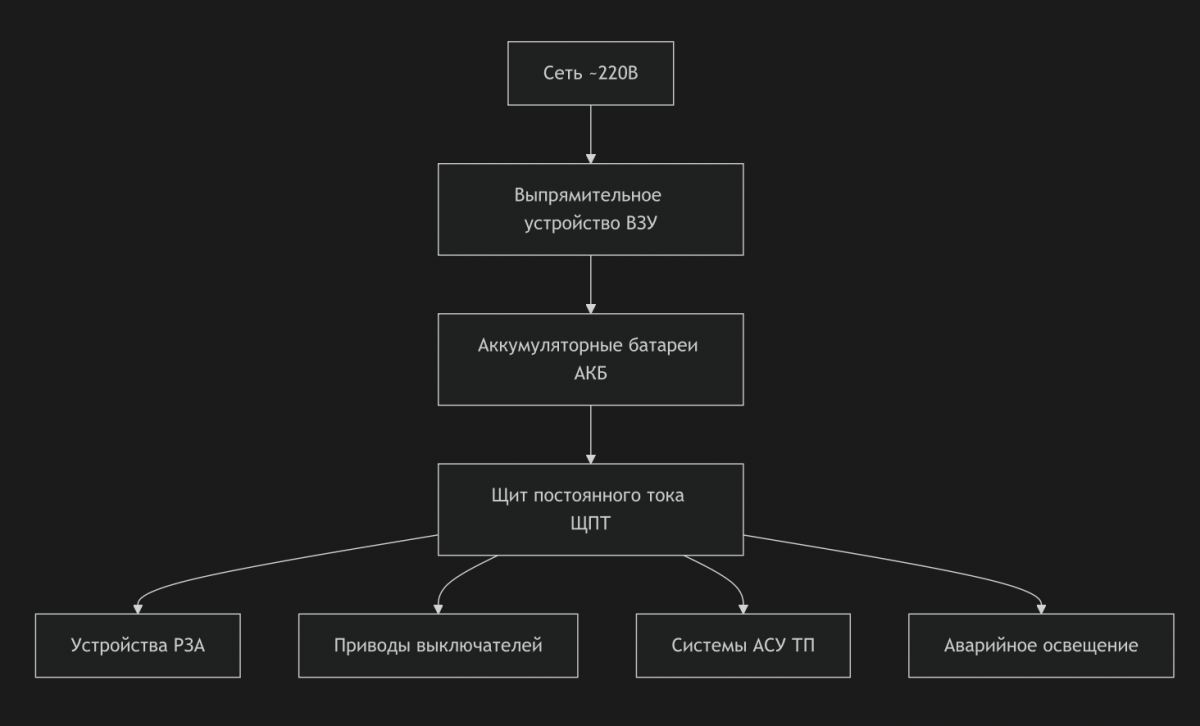

Основные компоненты системы:
-
Выпрямительные зарядно-подзарядные устройства (ВЗУ): Преобразуют переменный ток в постоянный и заряжают аккумуляторные батареи.
-
Аккумуляторные батареи (АКБ): Источник резервного питания при исчезновении сетевого напряжения.
-
Распределительные устройства постоянного тока (ЩПТ): Щиты с автоматическими выключателями для распределения питания по потребителям.
-
Устройства контроля и управления: Системы мониторинга состояния АКБ, напряжения, тока и изоляции цепи.
Преимущества наших СОПТ:
-
Полное соответствие требованиям ПУЭ, ГОСТ и ТНЛА.
-
Модульность и масштабируемость конструкции.
-
Высокий КПД и низкий уровень пульсаций.
-
Встроенные системы мониторинга и диагностики.
-
Адаптация под конкретные задачи Заказчика.
Решаемые задачи и проблемы СОПТ
Система оперативного постоянного тока обеспечивает надежное электроснабжение критически важного оборудования в нормальных и аварийных режимах
| Проблема / Задача | Решение с помощью СОПТ |
|---|---|
| Отказ устройств защиты при аварии в сети | Гарантированное питание устройств РЗА даже при полном пропадании основного напряжения |
| Простой оборудования из-за невозможности коммутации | Бесперебойная работа приводов выключателей, позволяющая оперативно управлять схемой |
| Потеря контроля и управления объектом | Электроснабжение систем телемеханики и АСУ ТП для дистанционного управления и мониторинга |
| Небезопасные условия работы персонала | Работа аварийного освещения и систем противопожарной безопасности в критических ситуациях |
| Неконтролируемое развитие аварии в энергосистеме | Обеспечение работы противоаварийной автоматики, локализующей повреждения в сети |
| Отсутствие оперативной информации о состоянии оборудования | Мониторинг параметров системы и интеграция в АСУ ТП для прогнозирования и предупреждения сбоев |
| Несоответствие требованиям нормативных документов | Полное соответствие ПУЭ, ГОСТ и другим нормативным требованиям к системам оперативного тока |
Часто задаваемые вопросы о СОПТ
Ответы на самые распространенные вопросы о системах оперативного постоянного тока
Выбор зависит от конкретного объекта и требований проекта. Напряжение 220 В распространено больше и позволяет передавать мощность на большие расстояния внутри подстанции с меньшими потерями. Напряжение 110 В часто выбирают из соображений электробезопасности, особенно на объектах с повышенными требованиями к защите персонала.
Наши инженеры помогут подобрать оптимальный вариант, учитывая архитектуру объекта, длины кабельных трасс и требования нормативной документации.
Емкость аккумуляторных батарей рассчитывается на основе:
- Суммарного тока всех потребителей в аварийном режиме
- Требуемого времени автономной работы (обычно от 1 до 10 часов)
- Температурных условий эксплуатации
- Коэффициента старения аккумуляторов
Наши специалисты выполнят точный расчет согласно ПУЭ, ГОСТ и техническим условиям вашего объекта, используя специализированное программное обеспечение.
Для стационарных установок наиболее распространены необслуживаемые свинцово-кислотные АКБ (типа OPzV) благодаря длительному сроку службы (15-20 лет) и надежности. Они оптимальны для большинства стандартных применений.
Для объектов с особыми требованиями по весу, габаритам или циклическому ресурсу рассматриваем литиевые (LiFePO4) решения. Гелевые (GEL) аккумуляторы применяются при широком диапазоне температур или в условиях вибрации.
Да, современные СОПТ оснащаются системами телемеханики с интерфейсами (Modbus, Ethernet, Profibus) для полной интеграции в АСУ ТП/SCADA. Это позволяет:
- Контролировать параметры системы в реальном времени
- Оперативно реагировать на события и аварии
- Вести архив параметров и формировать отчеты
- Осуществлять дистанционное управление оборудованием
- Получать уведомления о нештатных ситуациях по SMS или email
Срок службы системы СОПТ составляет:
- Выпрямительные устройства: 12-15 лет
- Свинцово-кислотные АКБ: 10-20 лет (в зависимости от типа и условий эксплуатации)
- Щитовое оборудование: 20+ лет
- Литиевые АКБ: 15+ лет
Регулярное техническое обслуживание и своевременная замена расходных компонентов позволяют максимально увеличить срок службы системы.
Основные нормативные документы для СОПТ:
- ПУЭ 7-е издание (гл. 4.1, 4.2, 5.1)
- ГОСТ Р 55266-2012 (Выпрямители для стационарных установок)
- ГОСТ Р 53174-2008 (Аккумуляторы свинцовые стационарные)
- СО 153-34.20.501-2003 (Правила технической эксплуатации)
Все наши системы проектируются и изготавливаются в полном соответствии с действующими нормативными требованиями.
Не нашли ответ на свой вопрос? Наши специалисты готовы проконсультировать вас по любым техническим аспектам систем оперативного постоянного тока.
Получить консультацию| Параметр / Аспект | Описание |
|---|---|
| Назначение и роль | "Нервная система" энергообъекта. Обеспечивает электроснабжение цепей управления, защиты, автоматики и аварийной сигнализации в нормальных и аварийных режимах. |
| Ключевые потребители |
|
| Основные компоненты |
|
| Преимущества |
|
| Области применения |
|
| Что мы предлагаем | Комплексные решения: проектирование, поставка готовых комплектов СОПТ, монтаж, пусконаладка и техническая поддержка. Индивидуальный подход к каждому объекту. |
