Наружная установка · УХЛ1
Комплектные распределительные устройства наружной установки КРУН
Сводная таблица ключевых и дополнительных характеристик ячеек, коммутационных аппаратов, вводов и вспомогательных систем КРУН 6–10 кВ для работы под открытым небом.
0 кВ
Номинальное напряжение
0 А
Ток главных цепей
0 кА
Ток отключения
IP0
Защита наружных шкафов
КРУН 6–10 кВ · открытая площадка
Технический справочник
Группы и характеристики КРУН
Пять групп оборудования комплектных распределительных устройств наружной установки: от исполнений ячеек до вспомогательных систем. Выберите группу для быстрого перехода.
| Группа оборудования | Вид оборудования | Ключевые характеристики | Дополнительные характеристики |
|---|---|---|---|
| 01Ячейки и исполнения КРУН | |||
| Ячейки и исполнения КРУН | Ячейка КРУН базового исполненияКРУН 6–10 |
|
|
| Блочный модуль с коридором обслуживанияБМ / ЗРУ-М |
|
|
|
| Ячейка с козырьком и теплоизоляциейКозырёк |
|
|
|
| 02Главное оборудование ячейки | |||
| Главное оборудование ячейки | Вакуумный выключательВВ / ВВЭ |
|
|
| Заземляющие ножи и разъединительЗН / РЛНД |
|
|
|
| Ограничитель перенапряжений наружныйОПН |
|
|
|
| 03Вводы и отходящие линии | |||
| Вводы и отходящие линии | Кабельный вводКНБ |
|
|
| Воздушный ввод / отход на ВЛВЛ |
|
|
|
| 04Защита и автоматика | |||
| Защита и автоматика | Терминал РЗА в утеплённом шкафуБМРЗ |
|
|
| Дуговая защита и сигнализацияДЗ / АПС |
|
|
|
| 05Вспомогательные системы | |||
| Вспомогательные системы | Подогрев, вентиляция, освещениеСН |
|
|
| Заземление и уравнивание потенциаловКонтур ЗУ |
|
|
|
ГОСТ Р МЭК 62271-200ГОСТ 15150 (УХЛ1)ГОСТ 12.2.007.4ПУЭ, 7-е изд.ПТЭЭПСТО по ЗУ и молниезащите
Вопрос-ответ
Комплектные распределительные устройства наружной установки КРУН

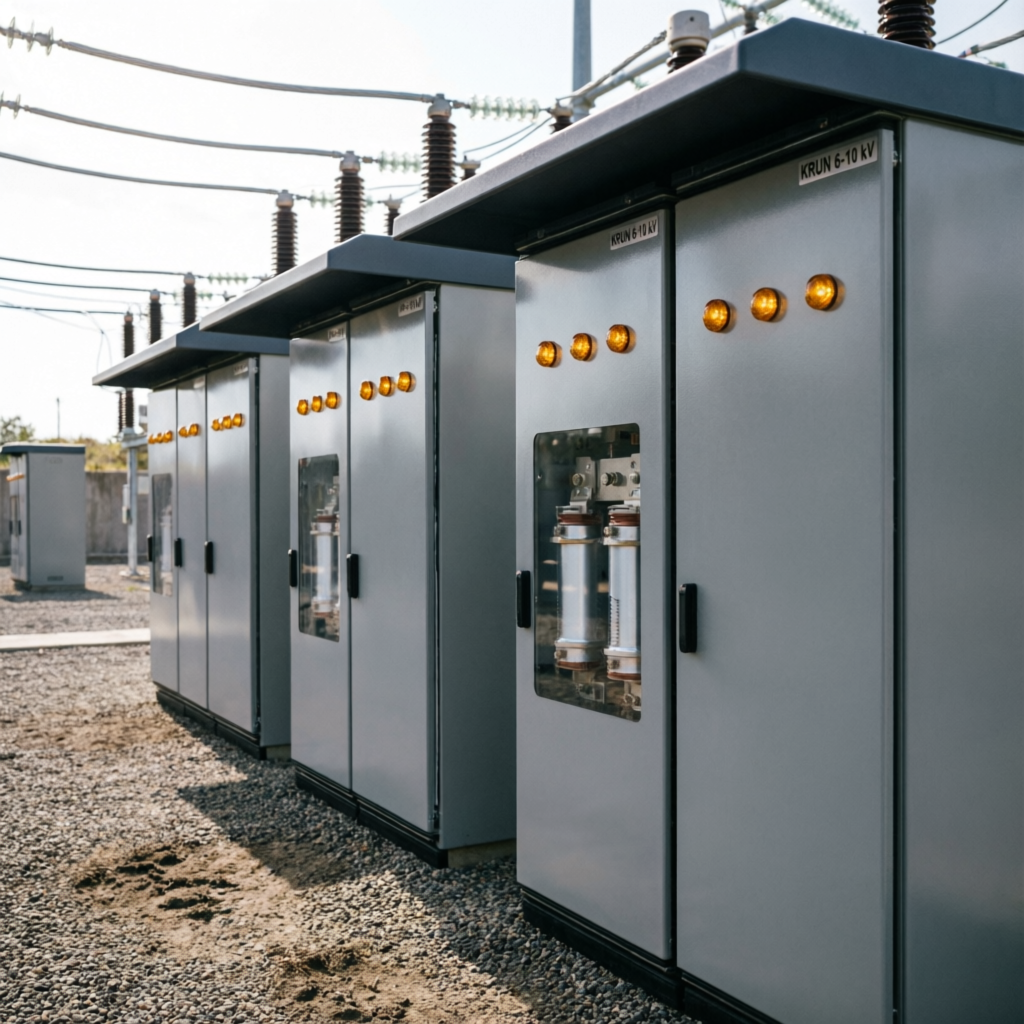

КРУН — комплектное распределительное устройство наружной установки: ячейки 6–10 кВ в утеплённых всепогодных шкафах, работающие без здания распредустройства.
- Сельские и удалённые подстанции, где нет капитальных зданий
- Нефтегазовые месторождения, карьеры, линейные объекты
- Временные и мобильные схемы электроснабжения
- Реконструкция РП с дефицитом места под здание
- Место установки: КРУ — в отапливаемом помещении (У3), КРУН — под открытым небом (УХЛ1)
- Оболочка: у КРУН утеплённые шкафы IP54 с козырьком и герметизацией
- Климатика: антиконденсатный подогрев приводов и релейных шкафов
- Вводы: у КРУН возможны воздушные вводы с проходными изоляторами
- Электрические параметры (напряжение, токи, стойкость) — идентичны КРУ
- Климатическое исполнение УХЛ1 / У1 по ГОСТ 15150
- Рабочая температура −45…+40 °C
- Степень защиты наружных шкафов — IP54
- Сейсмостойкость и ветровая / снеговая нагрузка по району строительства
- Высота над уровнем моря — до 1000 м (выше — по спецзаказу)
При перепадах температур на изоляции и аппаратуре выпадает конденсат — это снижает электрическую прочность изоляции и вызывает коррозию.
- Обогреватели (100–400 Вт на ячейку) поддерживают температуру на 5–10 °C выше точки росы
- Включение — автоматически, по терморегулятору или датчику влажности
- Подогреваются приводы выключателей, релейные шкафы и кабельные отсеки
- Питание — от трансформатора собственных нужд, с контролем исправности цепей
- Кабельный ввод — при питании кабельными линиями: концевые муфты КНБ, герметичная сальниковая плита, ввод снизу через фундамент.
- Воздушный ввод — при питании от ВЛ: проходные изоляторы, шлейфы, заземляющие ножи для безопасного ремонта линии.
- В обоих случаях на вводе устанавливаются ОПН для защиты от грозовых и коммутационных перенапряжений.
- Выбор определяется схемой сети, трассой подвода и экономикой проекта.
- Фундаментные блоки или свайное основание с выравниванием по уровню (отклонение ≤ 2 мм/м)
- Металлическая рама-основание с приваркой / болтовым креплением ячеек
- Контур заземления площадки присоединяется к главной заземляющей шине КРУН
- Нормативные противопожарные расстояния до соседних объектов
- После монтажа — проверка блокировок, прогрузка защит, испытание изоляции
- Контроль исправности подогрева и терморегуляторов перед ОЗП
- Очистка кровли и козырьков от снега, проверка герметичности уплотнений
- Проверка работы приводов при низких температурах (смазка — зимняя)
- Контроль влажности и отсутствия конденсата в шкафах
- Тепловизионный контроль контактных соединений под нагрузкой
Периодичность осмотров — по ПТЭЭП и местной инструкции; после гололёда и метелей — внеочередной обход.
