ПКУ

Учёт в работе · класс 0,2S

Пункты коммерческого учёта электроэнергии ПКУ

Сводная таблица ключевых и дополнительных характеристик пунктов коммерческого учёта 6–10 кВ: исполнений, измерительных трансформаторов, счётчиков, телеметрии и средств защиты от несанкционированного доступа.

0 кВ

Номинальное напряжение

0 S

Класс точности ТТ

0 мин

Интервал профиля мощности

IP0

Защита шкафа на опоре

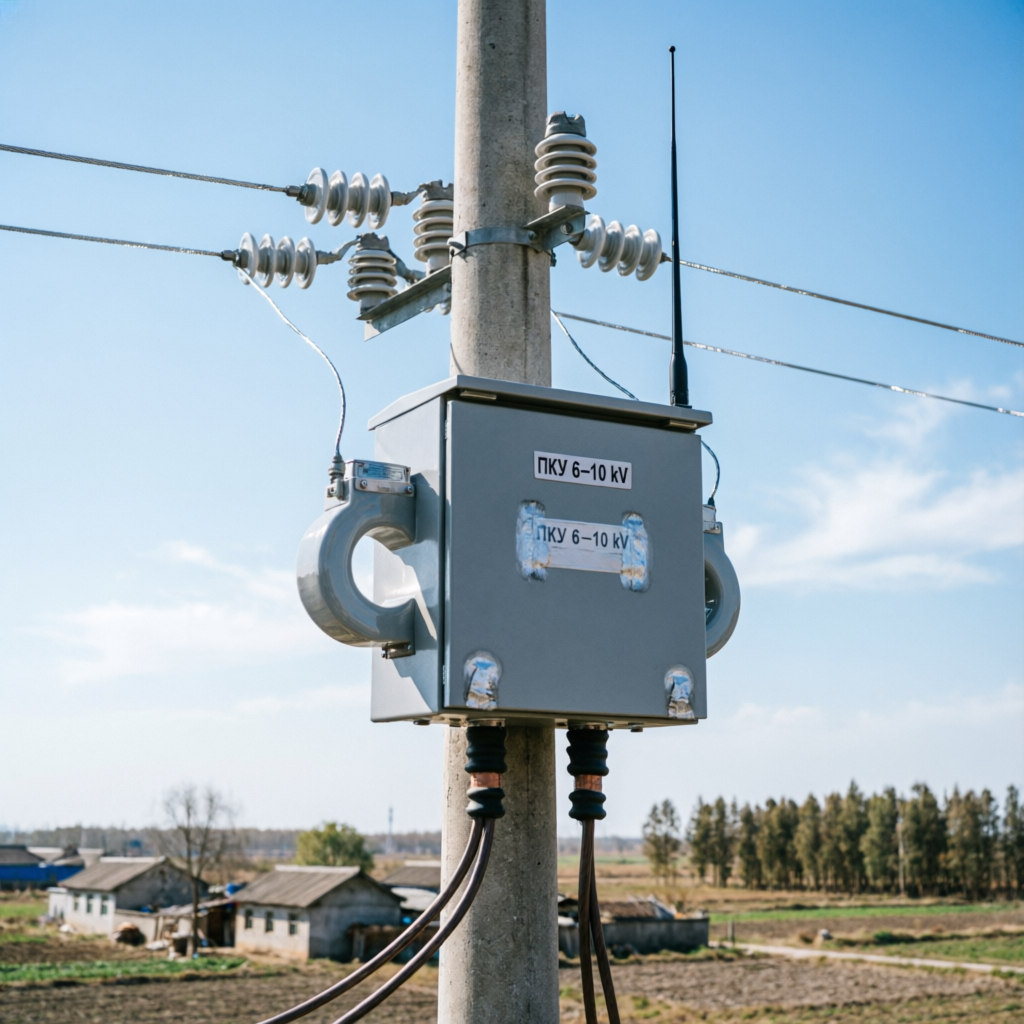

ПКУ 6–10 кВ · опора ВЛ

Технический справочник

Группы и характеристики ПКУ

Пять групп оборудования пунктов коммерческого учёта: от исполнений до монтажа. Выберите группу для быстрого перехода.

Группа оборудования	Вид оборудования	Ключевые характеристики	Дополнительные характеристики
01Исполнения ПКУ
Исполнения ПКУ	ПКУ на опоре ВЛПКУ-10	Номинальное напряжение, кВ (6; 10) Ток учёта через ТТ, А (5–600) Климатическое исполнение УХЛ1, −45…+40 °C Степень защиты шкафа (IP54) Монтаж на опоре ВЛ (ж/б или металл)	Антивандальное исполнение шкафа Подогрев против конденсата Габариты, масса и посадочные размеры Ввод провода через проходные изоляторы
	ПКУ в шкафу РУ (ячейка учёта)ПКУ-РУ	Установка в ячейку КРУ / КСО ТТ и ТН в отдельных отсеках ячейки Номинальное напряжение, кВ (6; 10) Ток учёта до номинального тока ячейки	Пломбируемые двери и отсеки трансформаторов Шкаф учёта с запирающей дверцей Подключение к телеметрии объекта
	ПКУ с комбинированным трансформаторомТЛП-НТ	Комбинированный ТТ + ТН в одном корпусе Классы точности 0,2S / 0,5S и 0,2 / 0,5 Номинальное напряжение, кВ (6; 10)	Компактность на траверсе опоры Меньше соединений — выше надёжность Герметичная клеммная коробка
02Измерительные трансформаторы
Измерительные трансформаторы	Трансформатор тока 6–10 кВТЛП / ТОЛ	Номинальное напряжение, кВ Коэффициент трансформации (5–1000 / 5) Класс точности 0,2S / 0,5S Вторичный ток, А (5 или 1) Номинальная нагрузка, ВА	Кратности термо- и электродинамической стойкости Литая изоляция, число обмоток Пломбируемая крышка вторичных выводов
	Трансформатор напряженияЗНОЛ / НАМИ	Номинальное напряжение, кВ (10 / √3) Класс точности 0,2 / 0,5 Номинальная мощность, ВА Схема соединения обмоток	Предохранители на стороне ВН (ПКТ) Контроль обрыва цепи ТН для телеметрии Литая или масляная изоляция
	Комбинированный ТТ + ТНТЛП-НТ	Номинальное напряжение, кВ Одновременное измерение тока и напряжения Классы точности обоих каналов	Единый герметичный корпус Снижение массы точки учёта Упрощённый монтаж на опоре
03Учёт и телеметрия
Учёт и телеметрия	Счётчик электроэнергииСЭТ / МИР	Класс точности: активная 0,2S / 0,5S, реактивная 0,5 / 1,0 Номинальное напряжение 3×57,7/100 В (через ТН) Ток 1–5 А (через ТТ) Тарифы (до 4), интервал профиля 30 мин Интерфейсы: RS-485, оптопорт	Журналы профиля, событий и потерь Самодиагностика, журнал вскрытий Межповерочный интервал 10–16 лет
	Модуль телеметрии и связиGSM / RS-485	Каналы связи: GSM/GPRS, Ethernet, радио Автоматическая передача в сборщик данных Резервное питание модема	SIM-карта со статическим IP / APN Внешняя выносная антенна Протоколы обмена (Modbus, СПОДЭС)
	Вспомогательное питаниеРезерв	Питание от ТН или ТСН собственных нужд Резервный аккумулятор (≥ 72 ч) Защита цепей питания (автомат / предохранитель)	Контроль состояния резервного питания УЗИП в цепях питания и связи
04Защита и антивандальность
Защита и антивандальность	Предохранители и УЗИППКТ / ОПН	Предохранители ПКТ для защиты ТН ОПН на стороне ВН УЗИП классов T2 / T3 в цепях питания и связи	Согласование ступеней защиты Заземление ОПН и УЗИП Индикация срабатывания
	Пломбирование и контроль вскрытияПломбы	Пломбы на клеммных коробках ТТ и ТН Номерные пломбы на дверях шкафа Датчики вскрытия с записью в журнал счётчика	Электронные пломбы (электронные seals) Фотофиксация точки учёта при приёмке Передача тревоги по каналу телеметрии
	Заземление и безопасностьЗУ	Заземление вторичных обмоток ТТ и ТН Заземление корпуса шкафа Сопротивление контура ЗУ — по ПУЭ	Заземление опоры ВЛ Видимое заземление ТН для проверок
05Монтаж и присоединение
Монтаж и присоединение	Монтажные конструкцииТраверсы	Кронштейны и траверсы для шкафа и трансформаторов Хомуты крепления на опору (ж/б / металл) Ветровая и гололёдная нагрузка	Антикоррозийное покрытие Защита от несанкционированного подъёма
Монтаж и присоединение	Присоединение и вторичные цепиРазделка	Присоединение от ВЛ (провод, проходные изоляторы) Экранированный кабель вторичных цепей Сечения токовых цепей по нагрузке ТТ	Маркировка жил и кабельных трасс Испытательные клеммные коробки для поверки

ПУЭ, гл. 1.5ГОСТ 31818.11 (ТТ)ГОСТ 31819.22 (счётчики)Пост. Правительства № 442Приказ Минэнерго (правила учёта)ПТЭЭП

Вопрос-ответ

Пункты коммерческого учёта ПКУ

+Что такое ПКУ и для чего он нужен?

ПКУ — пункт коммерческого учёта электроэнергии: измерительный комплекс на напряжении 6–10 кВ, установленный на границе балансовой принадлежности между сетевой компанией и потребителем.

Коммерческий расчёт за электроэнергию на стороне ВН
Подстанции и присоединения потребителей 6–10 кВ
Граница балансовой принадлежности на опоре ВЛ
Контроль потерь и небалансов на фидерах

+Где устанавливается ПКУ — на опоре или в помещении?

На опоре ВЛ — типовое решение для границы балансовой принадлежности: недоступность для потребителя, антивандальный шкаф IP54, климат УХЛ1.
В помещении РУ — ячейка учёта в КРУ / КСО с пломбируемыми отсеками ТТ, ТН и шкафом счётчика.
Место установки определяется техническими условиями сетевой организации.

+Какие классы точности трансформаторов и счётчиков требуются?

ТТ: класс 0,2S / 0,5S для коммерческого учёта; 10P — только для защит.
ТН: класс 0,2 / 0,5.
Счётчик: активная энергия — 0,2S / 0,5S, реактивная — 0,5 / 1,0.
ТТ должен работать в номинальной нагрузке 25–100 %: избыточный запас по току ухудшает точность на малых нагрузках.

+Как организуется телеметрия данных учёта?

Счётчик передаёт данные по RS-485 / оптопорту на модем.
Модем (GSM/GPRS, Ethernet, радио) отправляет пакеты в сборщик данных сетевой компании.
Интервал профиля мощности — обычно 30 минут; журналы событий и вскрытий — по запросу и расписанию.
При отказе канала данные допередаются из энергонезависимой памяти счётчика.

+Какие меры защиты от хищения электроэнергии предусмотрены?

Вынос точки учёта на опору ВЛ, недоступную для потребителя
Пломбирование клеммных коробок ТТ/ТН, дверей шкафа, счётчика
Датчики вскрытия и магнитного поля с записью в журнал
Электронные пломбы и тревога по каналу телеметрии
Контроль небаланса и почасовых профилей на стороне сбыта

+Что входит в поверку и периодическую проверку ПКУ?

Поверка счётчика — по межповерочному интервалу (10–16 лет)
Поверка ТТ и ТН — по интервалу производителя (обычно 8 лет) или при замене
Проверка вторичных цепей: целостность, сопротивление, фазировка
Контроль пломб, датчиков вскрытия и состояния ЗУ
Снятие показаний и сверка с данными сборщика

Работы выполняются с составлением акта; расчётное присоединение при этом отключается и заземляется.

+Какие требования к заземлению и монтажу ПКУ?

Корпус шкафа, траверсы и опора — присоединяются к контуру заземления опоры.
Вторичные обмотки ТТ и ТН заземляются в одной точке (на испытательной коробке или у трансформатора).
Сопротивление ЗУ — не более нормируемого по ПУЭ для данной схемы.
Вторичные цепи прокладываются экранированным кабелем с маркировкой жил.
После монтажа — приёмка с участием сетевой организации, пломбирование и фотофиксация.
